Les processus industriels génèrent de la poussière - un sous-produit qui présente des risques importants pour la sécurité des travailleurs, la longévité de l'équipement et la conformité réglementaire. Les systèmes de collecte de poussière sont conçus pour capturer, filtrer et éliminer les particules en suspension dans l'air, assurer un air plus propre et des opérations plus sûres. Mais Comment fonctionnent les collectionneurs de poussière dans des paramètres industriels réels?
Cet article explore leurs principes de travail, leurs composants de base et leur rôle vital dans les environnements de fabrication modernes.
Pourquoi la collecte des poussières est importante
La poussière aéroportée peut conduire à:
- Risques pour la santé: Respiratory illnesses (e.g., silicosis, asthma).
- Dangers de sécurité: Combustible dust explosions (common in wood, metal, or chemical industries).
- Problèmes opérationnels: Equipment wear, product contamination, and regulatory fines.
Des organismes de réglementation comme l'OSHA et la NFPA appliquent des normes strictes pour la qualité de l'air et la prévention de l'explosion. Au-delà de la conformité, le contrôle efficace de la poussière protège les machines, réduit les coûts de maintenance et améliore la productivité.
Les industries clés et leurs défis
| Industrie | Danger primaire | Besoins de collecte de poussière |
|---|---|---|
| Fabrication de batterie au lithium | Poussière de lithium explosive | Détection d'étincelles, suppression chimique |
| Travail métallique | Particules lourdes et abrasives | Cyclones, filtres résistants à l'abrasion |
| Transformation des aliments | Risques de contamination, poussière combustible | Filtres en acier inoxydable, équipement classé ATEX |
| Médicaments | Contamination des particules submicron | Filtres HEPA, environnements stériles |
Composants centraux d'un système de collecte de poussière
Un système typique comprend cinq éléments clés:
| Composant | Fonction | Exemples |
|---|---|---|
| Capturer les hottes et les conduits | Recueille la poussière à la source | Boîtiers près des broyeurs, scies |
| Mover à air (ventilateur / ventilateur) | Génère un flux d'air pour transporter la poussière | Ventilateurs centrifuges, soufflantes axiales |
| Unité de filtration | Élimine les particules de l'air | Bandhouses, collectionneurs de cartouches |
| Mécanisme de nettoyage | Maintient l'efficacité du filtre | Systèmes à jet d'impulsion, shakers mécaniques |
| Système d'élimination des poussières | Stockage ou supprime en toute sécurité les matériaux collectés | Hoppers, convoyeurs à vis, compacteurs |
Chaque composant fonctionne en tandem pour assurer une gestion efficace des poussières.
Comment la poussière est capturée
Le processus commence au point de capture, où les capuchons ou les boîtiers positionnés près des machines générateurs de poussière (par exemple, les broyeurs, les scies) aspirent les particules dans le système. Cette étape illustre la première étape du fonctionnement des collectionneurs de poussière - réduisant les contaminants directement à la source avant de se propager. Les conduits dirigent cet air chargé de poussière vers l'unité de filtration. La conception appropriée du capot et la vitesse du débit d'air (mesurées en pieds par minute ou FPM) sont essentielles:
- Trop bas: la poussière s'échappe de la capture.
- Trop élevé: les coûts énergétiques augmentent et les particules fines peuvent contourner les filtres.
Le rôle du flux d'air
Les ventilateurs ou les soufflantes créent une pression négative, tirant de la poussière à travers les conduits. Les ingénieurs équilibrent CFM (pieds cubes par minute) et la pression statique (résistance dans le système) pour optimiser l'efficacité.
Métriques de flux d'air en un coup d'œil
| Métrique | Définition | Gamme typique |
|---|---|---|
| Cfm | Volume de flux d'air | 1 000 à 50 000 + CFM (varie selon la taille du système) |
| FPM | Vitesse de l'air dans les conduits | 3 000 à 4 500 pieds carrés pour la poussière lourde |
| Pression statique | Résistance dans les conduits | 6 à 12 pouces de jauge d'eau |
Les disques de fréquence variables (VFD) ajustent la vitesse du ventilateur pour correspondre à la demande en temps réel, économisant de l'énergie.
Méthodes de filtration
La filtration est le cœur du système. Les types de filtres communs comprennent:
| Type de filtre | Mécanisme | Mieux pour | Efficacité |
|---|---|---|---|
| Grillades | Sacs de tissu pièges les particules | Charges de poussière lourdes (par exemple, ciment, bois) | 95–99% pour les particules> 1 micron |
| Collectionneurs de cartouches | Les filtres plissés maximisent la surface | Poussière fine (par exemple, silice, pharmaceutiques) | 99,9% pour les particules ≥ 0,5 microns |
| Cyclones | La force centrifuge sépare les particules | Préfiltrage de gros débris (par ex. Chips métalliques) | 80–90% pour les particules> 20 microns |
| Filtres HEPA | Le maillage dense capture les particules de submicron | Environnements critiques (par exemple, laboratoires, électronique) | 99,97% à 0,3 microns |
Les milieux de filtre vont du polyester au PTFE pour une chaleur extrême ou une résistance chimique.
Garder les filtres propres
La poussière accumulée peut obstruer les filtres, réduisant le flux d'air. Les mécanismes de nettoyage automatiques comprennent:
- Nettoyage à jet de pouls: Compressed air pulses dislodge dust (common in cartridge collectors).
- Shakers mécaniques: Vibration cleans fabric bags.
- Débit d'air inversé:Temporarily reverses air direction to clear debris.
Les cycles de nettoyage sont chronométrés ou déclenchés par des capteurs de pression.
Intégration de la protection des explosions
La poussière combustible (par exemple, le bois, la farine) nécessite des mesures d'atténuation:
| Caractéristique de sécurité | But | Déclencheur d'activation |
|---|---|---|
| Vannes d'isolement | Empêcher la propagation des flammes entre l'équipement | Détection de la pointe de pression |
| Systèmes de suppression | Éteindre les étincelles avec des agents chimiques | Détection d'étincelles / chaleur |
| Évents d'explosion | Rediriger la pression à l'extérieur | Augmentation de pression rapide |
Les normes NFPA obligent les évaluations des risques pour la gestion des matériaux combustibles des installations.
Applications spécifiques à l'industrie
| Industrie | Personnalisation du système |
|---|---|
| Impression 3D | Capture des poudres de polymère fin pour assurer une adhérence de couche précise |
| Médicaments | Les filtres HEPA maintiennent des conditions stériles; Les revêtements antistatiques empêchent la contamination croisée |
| Travail du bois | Les évents d'explosion et les amortisseurs atténuent les risques de feu de la sciure |
Choisir le bon système
Comprendre le fonctionnement des collecteurs de poussière - du flux d'air et de la filtration à la protection des explosions - les ingénieurs et les gestionnaires de sécurité choisissent le bon système pour leurs besoins opérationnels uniques.
Considérez ces facteurs:
| Facteur | Questions à poser |
|---|---|
| Type de poussière | Est-ce combustible, toxique ou inerte? |
| Taille des particules | Les filtres inférieurs au micron (HEPA) sont-ils nécessaires? |
| Volume | Quelle gamme CFM correspond à la taille de l'installation? |
| Règlements | Le système répond-il aux normes NFPA, ATEX ou OSHA? |
| Environnement | Y a-t-il des températures élevées, des humides ou des éléments corrosifs? |

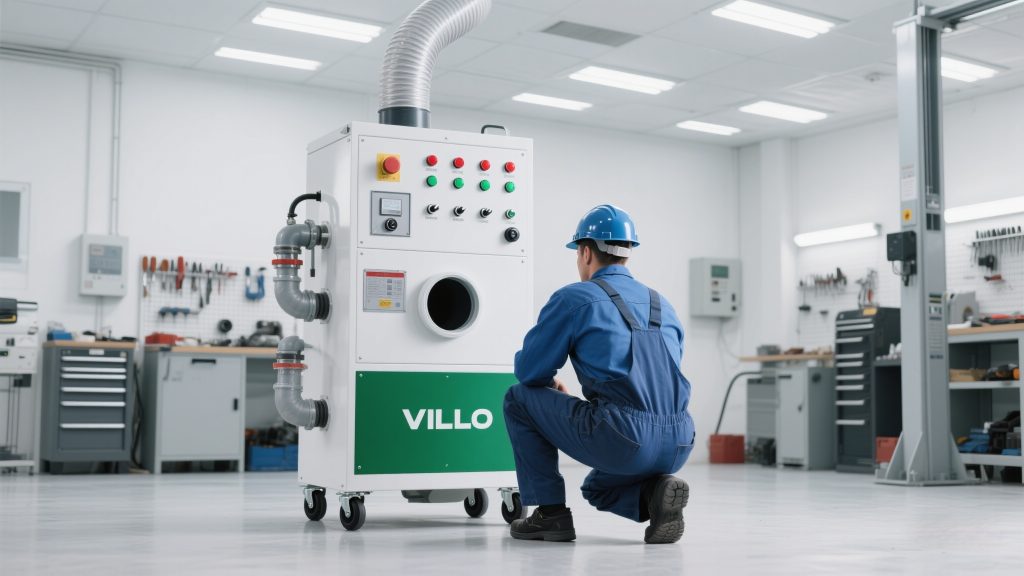

Entretien et longévité
Tâches de routine pour assurer la fiabilité du système:
- Tous les jours:Check pressure gauges for abnormal drops.
- Hebdomadaire: Inspect ducts for leaks or blockages.
- Mensuel: Test explosion protection sensors.
- Annuellement: Replace filters and validate compliance.
Conclusion
Les systèmes de collecte de poussière industrielle sont des merveilles d'ingénierie qui mélangent la dynamique du flux d'air, la science des matériaux et la technologie de sécurité. De la capture de particules microscopiques aux neutralisations des risques d'explosion, ils jouent un rôle pivot dans la protection des travailleurs, de l'équipement et de l'environnement.
À mesure que les industries évoluent - que ce soit vers les batteries lithium-ion ou la fabrication additive - ces systèmes doivent s'adapter à de nouveaux défis, soulignant l'importance de l'innovation et de l'expertise dans leur conception et leur fonctionnement.
